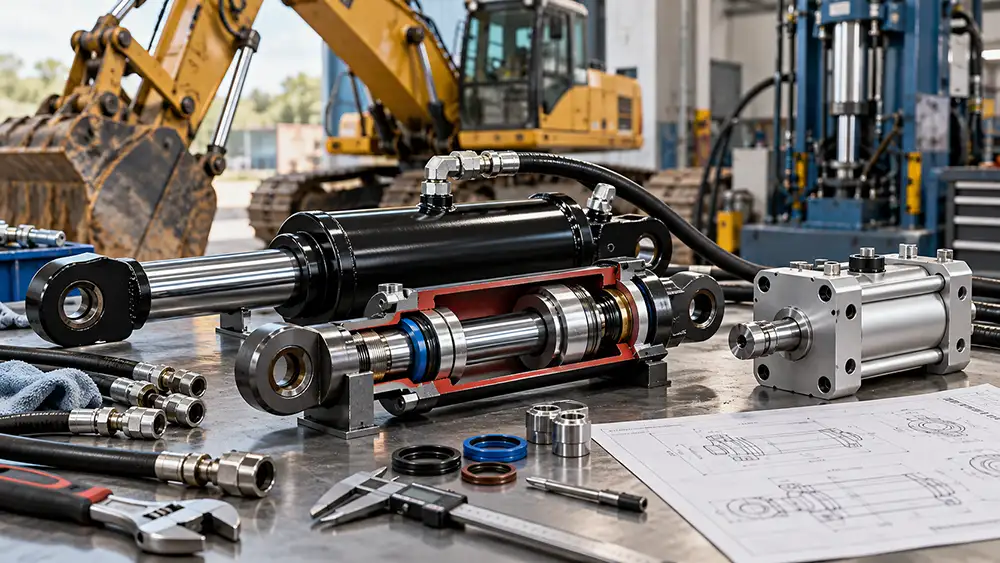

Гідроциліндри: будова, принцип роботи, види та особливості вибору

Гідроциліндри – це виконавчі механізми гідравлічної системи, які перетворюють енергію робочої рідини на лінійне механічне переміщення. Їх використовують там, де потрібно створити значне зусилля для підйому, переміщення, притискання, нахилу або утримання робочого органу техніки.

Принцип роботи базується на тиску гідравлічної оливи. Насос подає рідину в робочу порожнину циліндра. Тиск діє на поршень, у результаті чого шток висувається або втягується. Напрямок руху залежить від конструкції гідроциліндра та схеми подачі оливи.

Сила, яку може створити циліндр, безпосередньо залежить від робочого тиску та площі поршня. Тому два гідроциліндри з однаковим ходом штока можуть мати суттєво різне тягове або штовхальне зусилля.

З чого складається гідравлічний циліндр

Конструкція залежить від призначення, але типовий гідроциліндр містить корпус, поршень, шток, напрямні елементи, ущільнення та кришки.

Корпус

Усередині металевого корпусу переміщується поршень. Внутрішня поверхня повинна мати точну геометрію та якісну обробку, оскільки від цього залежать герметичність, ресурс ущільнень і стабільність роботи механізму.

Шток і поршень

Шток передає створене гідравлікою зусилля на робочий механізм. Його діаметр підбирають з урахуванням навантаження, довжини ходу та ризику поздовжнього згинання.

Поршень розділяє внутрішній об’єм циліндра на робочі порожнини та забезпечує перетворення тиску оливи на механічне переміщення.

Ущільнення

Манжети, кільця та інші ущільнювальні елементи перешкоджають витоку оливи між порожнинами й назовні. Зношені ущільнення можуть спричинити падіння зусилля, самовільне переміщення штока та появу підтікань.

Які бувають гідроциліндри

За принципом дії розрізняють односторонні та двосторонні гідравлічні циліндри.

У гідроциліндрі односторонньої дії тиск робочої рідини забезпечує рух тільки в одному напрямку. Зворотний хід відбувається під дією пружини, сили тяжіння або зовнішнього навантаження.

Гідроциліндр двосторонньої дії має дві робочі порожнини. Олива почергово подається з різних боків поршня, тому гідравлічна система керує як висуванням, так і втягуванням штока.

Для механізмів, яким потрібен значний хід за обмежених монтажних розмірів, застосовують телескопічні гідроциліндри. Вони мають декілька послідовно висувних секцій та часто встановлюються на самоскидах і підйомній техніці.

Де застосовуються гідроциліндри

Гідравлічні циліндри використовують у сільськогосподарській, дорожній, будівельній, комунальній та промисловій техніці. Вони працюють у навантажувачах, тракторах, екскаваторах, маніпуляторах, пресах, підйомниках, причепах, самоскидах та виробничому обладнанні.

Залежно від машини гідроциліндр може відповідати за:

• підйом стріли або кузова;
• поворот і нахил робочого обладнання;
• відкривання та закривання механізмів;
• переміщення ковша;
• притискання деталей;
• керування навісним обладнанням.

Саме тому підбір гідроциліндра лише за зовнішніми розмірами часто призводить до помилки.

Як правильно вибрати гідроциліндр

Перед покупкою потрібно перевірити діаметр поршня, діаметр штока, хід, тип кріплення, монтажну довжину, різьбові з’єднання та допустимий робочий тиск.

Важливий і напрямок навантаження. Занадто тонкий шток при великому ході та високому стискальному навантаженні може втрачати стійкість. Неправильно підібраний діаметр поршня, своєю чергою, не забезпечить необхідного зусилля.

Якщо потрібна заміна старого вузла, бажано враховувати не тільки модель техніки, а й маркування встановленого циліндра та фактичні монтажні параметри.

Для підбору комплектуючих можна скористатися спеціалізованим асортиментом: на сайті https://h-group.com.ua/ ви знайдете якісні гідроциліндри світових виробників та інші товари для гідравлічних систем.

Основні несправності гідроциліндрів

Найпоширеніші проблеми – витік робочої рідини, пошкодження штока, знос ущільнень, люфт напрямних і внутрішнє перетікання оливи через поршень.

Ознаками несправності можуть бути повільний рух механізму, втрата зусилля, ривки, неможливість утримувати навантаження або сліди оливи біля штока.

На ресурс гідроциліндра суттєво впливає стан усієї гідросистеми. Забруднена олива прискорює зношування ущільнень і робочих поверхонь, а перевищення допустимого тиску створює надмірне навантаження на корпус, шток і з’єднання.

Що врахувати перед купівлею гідроциліндра

Пошукові запити «купити гідроциліндр», «гідроциліндр для трактора», «гідроциліндр для навантажувача» або «гідроциліндр двосторонньої дії» охоплюють дуже різні за характеристиками механізми. Тому ключовим критерієм залишається відповідність конкретній гідросистемі.

Перед замовленням варто звірити робочий тиск, хід штока, діаметри поршня та штока, тип приєднання гідроліній і кріплення. Такий підхід дозволяє підібрати гідроциліндр, який забезпечить необхідне зусилля та коректно працюватиме з насосом, розподільником і рештою компонентів гідравлічної системи.
