Як правильно вставляти батарейки у будь-який прилад

Полярність і позначення: яким боком правильно вставляти батарейки AA та AAA

Правильне функціонування будь-якого бездротового приладу напряму залежить від того, як правильно вставляти батарейки у відповідний відсік живлення. Помилки під час монтажу елементів живлення призводять не лише до того, що пристрій не вмикається, а й можуть спричинити коротке замикання, перегрів або протікання агресивного електроліту. Більшість сучасних гаджетів мають механічний або електронний захист від переполюсовки, проте дешеві іграшки, пульти та ліхтарики часто позбавлені таких запобіжників, через що неправильне розташування полюсів здатне вивести з ладу електронну плату.

Циліндричні пальчикові (AA, LR6) та мізинчикові (AAA, LR03) елементи мають чітко виражену геометричну асиметрію. Позитивний контакт («плюс») завжди виконаний у вигляді виступаючого металевого металевого циліндра або випуклої кнопки на торці. Негативний контакт («мінус») являє собою повністю пласку металеву основу на протилежному боці. На зовнішній ізоляційній обгортці кожної батарейки виробник наносить графічні маркування у вигляді знаків «+» та «-», а також стрілки, що вказують напрямок струму.

Усередині пластикового відсіку приладу обов’язково є схематичне тиснення або малюнок. Щоб вставляти батарейку правильно, необхідно зіставити виступаючий плюс елемента із позначкою «+» на корпусі пристрою, а плаский мінус — із позначкою «-». Якщо маркування всередині відсіку стирається або відсутнє через темний колір пластику, слід орієнтуватися на внутрішні металеві струмоприймачі.

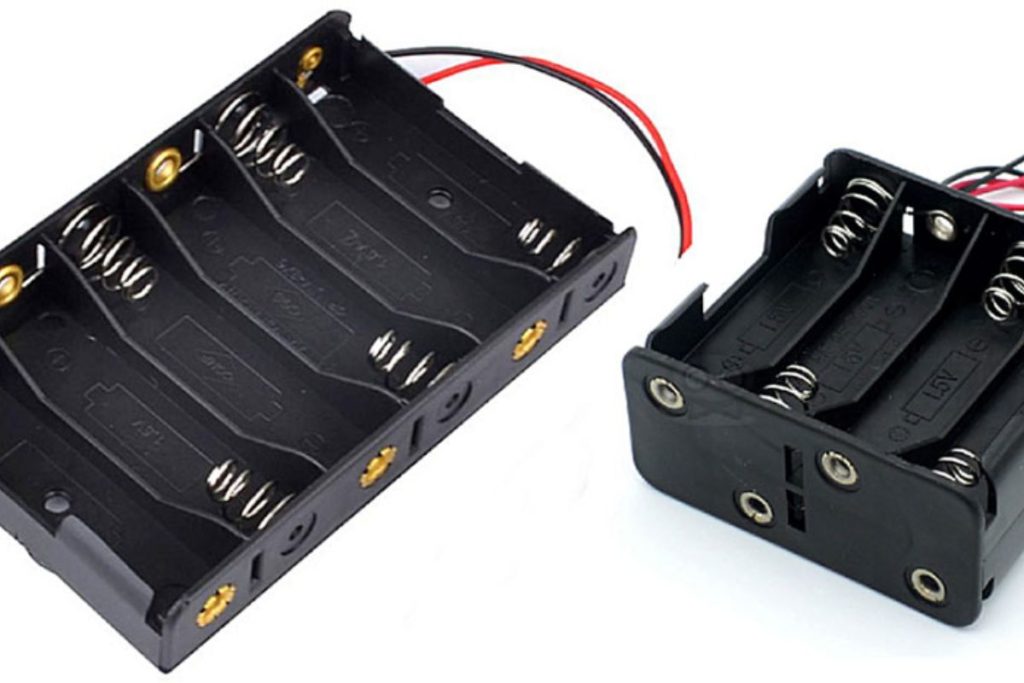

Конструкція відсіку: як встановити батарейки за допомогою пружин та пласких контактів

Механіка посадкового місця розроблена так, щоб мінімізувати зусилля при заміні та забезпечити надійне притискання. У 99% випадків відсік живлення оснащений металевою спіральною пружиною з одного боку та плаською пластиною (або невеликою випуклою крапкою) з іншого. Головне залізне правило монтажу: спіральна пружина завжди контактує з мінусовим полюсом елемента живлення.

Щоб правильно встановити батарейки в пружинний блок, слід спочатку вперти плаский мінусовий торець у пружину, злегка стиснути її вздовж осі, після чого утопити позитивний торець у гніздо до клацання. Спроба запхати батарейку навпаки — спочатку затиснувши плюс, а потім силою продавлюючи мінус — призводить до зминання або деформації пружини. Крім того, гострі краї деформованого контакту можуть прорізати захисну термоусадочну плівку на боковинах елемента, що викликає замикання на корпус.

У деяких приладах (наприклад, у професійних спалахах або раціях) використовуються пласкі пружні пластини з обох боків. У такому випадку орієнтуватися потрібно виключно на силуетне тиснення на дні пластикового слота. Якщо засунути батарейку з порушенням полярності у послідовному ланцюзі з трьох або чотирьох елементів, один зворотний елемент споживатиме енергію сусідніх, почне критично нагріватися і розгерметизується протягом кількох годин.

Особливості живлення: як правильно вставляти дискові батарейки-таблетки та елементи типу Крона

Дискові літієві та годинникові елементи живлення (CR2032, CR2025, LR44) мають іншу конфігурацію. Уся їхня гладка верхня поверхня та бокова стінка є суцільним позитивним полюсом, на якому викарбувано назву моделі та знак «+». Шорстка нижня площадка меншого діаметра є негативним контактом. Конструкція тримачів для «таблеток» буває двох типів: горизонтальне гніздо з бічним фіксатором або вертикальний слот.

При горизонтальному монтажі дискову батарейку правильно вкладати маркованим плюсом догори, якщо інше не вказано на кришці відсіку. Під час встановлення у вертикальний слот елемент просувають боком, слідкуючи за тим, щоб широка позитивна сторона притискалася до зовнішньої металевої скоби тримача. Торкатися дискових елементів брудними або жирними пальцями не рекомендується: жировий шар збільшує перехідний опір і суттєво скорочує термін служби пристрою.

Батарейки типу «Крона» (6F22, 9 Volt) оснащуються контактною колодкою з двома роз’ємами різного діаметра на верхньому торці. Менший штекер є позитивним контактом, а ширший конусоподібний роз’єм — негативним. Неправильно сувати батарейки цього типу фізично неможливо завдяки асиметрії клем: гніздо приладу має дзеркальні роз’єми. Проте надмірне механічне зусилля при спробі сокувати клеми невідомою стороною може поламати пластикову панель приладу, тому перед фіксацією слід візуально зіставити розміри клем.

Безпека та помилки: як правильно міняти та вставляти батарейки в дитячі іграшки й пульти

Процес заміни елементів живлення вимагає дотримання кількох технічних регламентів, які запобігають передчасному зносу техніки. Основна помилка користувачів — часткова заміна, коли в приладі залишають одну стару батарейку і додають одну нову. Старий елемент має вищий внутрішній опір і меншу ємність, через що новий елемент починає «перезаряджати» слабкого сусідній елемент, змушуючи його виділяти газ і витікати.

• Здійснювати повну заміну всіх елементів живлення у пристрої одночасно.
• Використовувати в одному блоці джерела живлення однієї марки, серії та хімічного типу (не змішувати сольові Zinc-Carbon з лужними Alkaline).
• Перевіряти цілісність корпусу елемента та відсутність білого нальоту перед тим, як вкласти батарейки у слот.
• Дотримуватися послідовності монтажу: спочатку мінусовий торець на пружину, потім стискання і фіксація позитивного торця.
• Виймати джерела живлення з гаджетів, які не планують використовувати понад один місяць.

Для дитячих іграшок стандарт безпеки передбачає наявність гвинта на кришці відсіку. Перед тим як правильно міняти та вставляти батарейки в такі прилади, необхідно підібрати відповідну хрестоподібну викрутку. Не можна залишати іграшки з розрядженими джерелами живлення в теплому місці або під прямими сонячними променями, оскільки це прискорює хімічну руйнацію ущільнювальних кілець всередині батареї.

Тонкощі монтажу: як правильно вкладати батарейки-акумулятори та очищати окислені контакти

Перехід на перезаряджувані нікель-метал-гідридні (NiMH) або літій-іонні (Li-ion) акумулятори формату 18650 та AA вимагає особливої уваги. Акумулятори типу 18650 випускаються у двох варіантах: Button Top (з виступаючим плюсовим контактом) та Flat Top (із повністю пласким плюсовим контактом). Якщо вкласти батарейку типу Flat Top у пристрій, де позитивний контакт заглиблений у пластиковий захисний бар’єр, фізичний контакт не замкнеться, і прилад не працюватиме.

Якщо у відсіку живлення раніше протік електроліт (гідроксид калію), перед тим як витягнути батарейку та поставити нову, необхідно повністю нейтралізувати агресивне середовище. Білий кристалічний наліт знімають за допомогою ватної палички, змоченої у слабкому розчині столового оцту або лимонної кислоти. Кислота нейтралізує луг, після чого металеві пластини очищають канцелярською гумкою або дрібним абразивом до металевого блиску. Залишати окислення на пружинах не можна: воно створює високий опір, контакти починають грітися, а напруга на приладі падає навіть із новими елементами.

При встановленні акумуляторів у швидкі зарядні пристрої слід суворо дотримуватися полярності, вказаної на корпусі зарядки. Більшість інтелектуальних зарядних станцій відсікають струм при переполюсовці, але прості базві адаптери можуть згоріти або спричинити займання літієвого елемента. Вставляти акумулятори в зарядний блок потрібно плавно, без застосування надмірної фізичної сили, щоб не зім’яти рухомі полозки контакту.
