З мультиметром, хоч як це не дивно, стикаються майже всі. Іноді – несподівано. То проводка почала “глючити”, то батарейка у дитини в іграшці підозріло мовчить, то розетка на дачі здається “мертвою”. І тут хтось обов’язково каже: “Та візьми мультиметр, подивися”. А ти стоїш, тримаєш у руках цю штуку з циферблатом і щупами — і не знаєш, з якого боку підступитись.

Хоча, якщо чесно, все не так вже й складно. Головне — зрозуміти, навіщо взагалі потрібний мультиметр і як ним користуватися без ризику та паніки.

Що таке мультиметр і для чого він взагалі потрібний

Якщо дуже просто: мультиметр – це прилад, який допомагає вимірювати напругу, струм, опір, а також продзвонювати дроти та перевіряти батареї. Деякі моделі показують ще й температуру, частоту, ємність конденсаторів, але для цього не потрібно.

Він може виглядати по-різному – з крутилкою або кнопками, з екраном або без, маленький або більше, але суть у всіх одна: мультиметр – універсальний помічник при роботі з електрикою.

Можна сказати це як швейцарський ніж, тільки для електрика. Або для звичайної людини, яка не хоче щоразу викликати майстра.

Головне – не боятися. Але й не лізти наосліп

Є стереотип, що користуватися мультиметром – це лише для тих, хто навчався у технікумі. Але насправді нічого надприродного. Хоча так, якщо помилитися, особливо при вимірюванні струму, можна щось зіпсувати. Або навіть травмуватись. Тому правило номер один: якщо не впевнений — краще не тикати абияк.

Ну а якщо розкласти все по кроках стає зрозуміліше.

Інструкція по мультиметру: як почати і що не переплутати

Перед тим, як щось вимірювати, корисно розібратися, що взагалі на ньому намальовано. Майже на всіх моделях – схожий набір символів:

• V – напруга (voltage).
  V~ (або просто “~”) – змінна напруга (наприклад, в розетці).
  V⎓ (або V-) – постійне (батарейки, блоки живлення тощо).
• A – Струм (amperage).
  Тут особливо важливо правильно виставляти межу виміру.
• Ω – Опір.
• Діод або звукова хвиля значок — перевірка цілісності ланцюга, «продзвонювання».

І ще один момент: щупи. Зазвичай червоний – в роз’єм з написом VΩmA, чорний – COM (загальний). Тільки якщо ви збираєтеся вимірювати струм вище 200 мА, червоний щуп потрібно переставити в окремий роз’єм із написом типу 10A.

Що і як можна виміряти мультиметром: покроково

Ось кілька практичних прикладів, із яких варто почати.

1. Як виміряти напругу мультиметром

• Перемикач ставимо на V~ (якщо вимірюємо у розетці) або V⎓ (якщо, наприклад, батарейка).
• Щупи підключаємо: чорний – до мінуса чи «землі», червоний – до плюсу.
• Торкаємось контактів — на екрані з’явиться значення. У розетці – близько 220-230 В, у батареї – 1,5 В (або менше, якщо розряджена).

Важливо: не чіпати оголені проводи руками, особливо під час роботи з розетками.

2. Як виміряти струм

Тут потрібно бути обережним. Для вимірювання струму мультиметр повинен бути включений у ланцюг послідовно, а не просто доданий до контактів, як із напругою.

• Перемикач – на A⎓ (або A~).
• Щупи – чорний в COM, червоний в потрібний роз’єм (зазвичай 10A, якщо не впевнені).
• Розриваємо ланцюг, вбудовуємо мультиметр – як би “вставляємо його в провід”.
• Включаємо прилад або подаємо харчування – зчитуємо показання.

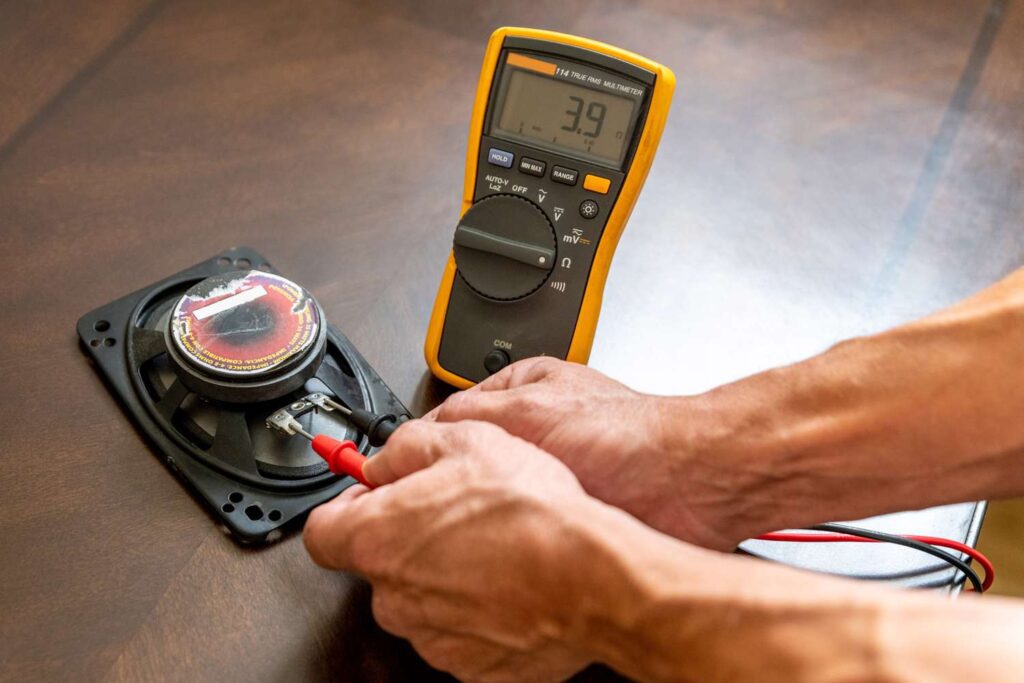

3. Як виміряти опір

• Ставимо перемикач на знак Ω.
• Щупи — на обидва кінці елемента (наприклад, резистора чи дроти).
• Якщо ланцюг цілий – мультиметр покаже число. Якщо обрив – на екрані буде “1” або “OL” (over limit).

Це можна використовувати для пошуку обриву у проводі або кабелі. Зручно, особливо якщо провід цілий зовні, а всередині – ні.

Корисний список: для чого ще знадобиться мультиметр

Ось що можна зробити за допомогою звичайного цифрового мультиметра:

• Перевірити, чи батарея заряджена.
• Переконатись, що в розетці є напруга.
• Продзвонити дроти у старому подовжувачі.
• Знайти несправність у вимикачі.
• Визначити де обрив у гірлянді.
• Дізнатися, скільки струм споживає пристрій.

Тобто в побуті ця річ справді незамінна. Головне – не забувати ставити його назад у коробку. І, бажано, виймати батарейку, якщо не користуєтеся довго. Буває, вони підтікають, і тоді прощавай, прилад.

Замість підсумку: мультиметр не лякає, якщо з ним познайомитись

Багато хто боїться техніки просто тому, що здається: «Це не для мене». Хоча насправді інструкція по мультиметру цілком доступна для будь-кого, хто хоча б раз тримав викрутку. Головне – не починати з експериментів на розетці.

Спочатку можна просто спробувати виміряти напругу мультиметром на батарейці або продзвонити зарядний пристрій. А далі стане трохи спокійніше. Навіть цікаво, ніби прочинилися дверцята в невидимий світ електрики. Він не такий страшний, якщо знати, що й навіщо ти робиш.
