С мультиметром, как ни странно, сталкиваются почти все. Иногда — неожиданно. То проводка начала «глючить», то батарейка у ребёнка в игрушке подозрительно молчит, то розетка на даче кажется «мертвой». И тут кто-то обязательно говорит: «Да возьми мультиметр, посмотри». А ты стоишь, держишь в руках эту штуку с циферблатом и щупами — и не знаешь, с какой стороны подступиться.

Хотя, если честно, всё не так уж и сложно. Главное — понять, для чего вообще нужен мультиметр и как им пользоваться без риска и паники.

Что такое мультиметр и для чего он вообще нужен

Если очень просто: мультиметр — это прибор, который помогает измерять напряжение, ток, сопротивление, а также прозванивать провода и проверять батарейки. Некоторые модели показывают ещё и температуру, частоту, ёмкость конденсаторов, но для начала этого не нужно.

Он может выглядеть по-разному — с крутилкой или кнопками, с экраном или без, маленький или побольше. Но суть у всех одна: мультиметр — универсальный помощник при работе с электричеством.

Можно сказать, это как швейцарский нож, только для электрика. Или для обычного человека, который не хочет каждый раз вызывать мастера.

Главное — не бояться. Но и не лезть вслепую

Есть стереотип, что пользоваться мультиметром — это только для тех, кто учился в техникуме. Но на деле — ничего сверхъестественного. Хотя, да, если ошибиться, особенно при измерении тока, можно что-то испортить. Или даже травмироваться. Поэтому правило номер один: если не уверен — лучше не тыкать куда попало.

Ну а если разложить всё по шагам — становится понятнее.

Инструкция по мультиметру: как начать и что не перепутать

Перед тем как что-то измерять, полезно разобраться, что вообще на нём нарисовано. Почти на всех моделях — схожий набор символов:

• V — напряжение (voltage).
  V~ (или просто «~») — переменное напряжение (например, в розетке).
  V⎓ (или V—) — постоянное (батарейки, блоки питания и т.п.).
• A — ток (amperage).
  Здесь особенно важно правильно выставлять предел измерения.
• Ω — сопротивление.
• Значок диода или звуковая волна — проверка целостности цепи, «прозвонка».

И ещё один момент: щупы. Обычно красный — в разъём с надписью VΩmA, чёрный — в COM (общий). Только если вы собираетесь измерять ток выше 200 мА, красный щуп нужно переставить в отдельный разъём с надписью типа 10A.

Что и как можно измерить мультиметром: пошагово

Вот несколько практических примеров, с которых стоит начать.

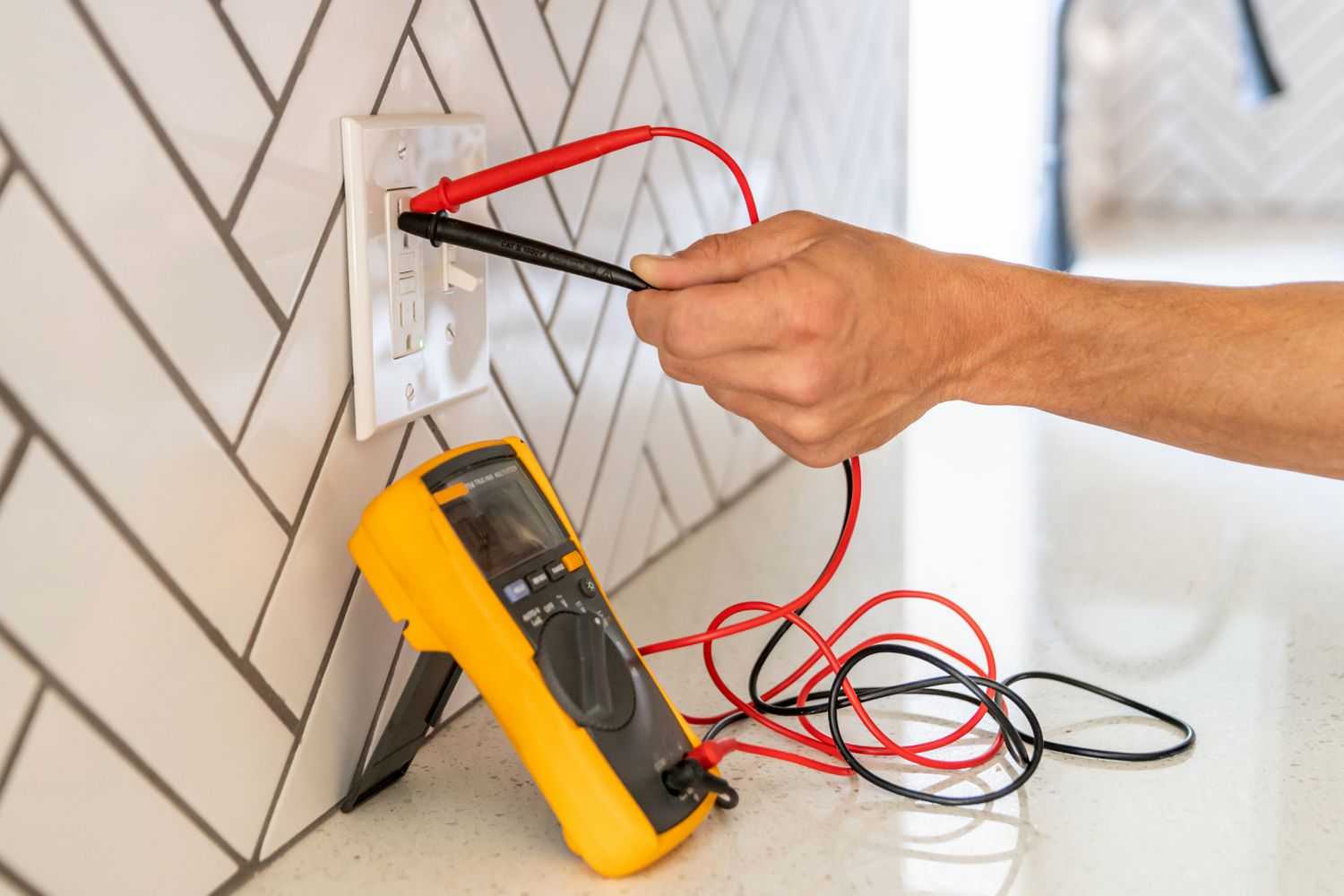

1. Как измерить напряжение мультиметром

• Переключатель ставим на V~ (если измеряем в розетке) или V⎓ (если, например, батарейка).
• Щупы подключаем: чёрный — к минусу или «земле», красный — к плюсу.
• Прикасаемся к контактам — на экране появится значение. В розетке — около 220–230 В, у батарейки — 1,5 В (или меньше, если разряжена).

Важно: не трогать оголённые провода руками, особенно при работе с розетками.

2. Как измерить ток

Тут нужно быть аккуратным. Для измерения тока мультиметр должен быть включён в цепь последовательно, а не просто приложен к контактам, как с напряжением.

• Переключатель — на A⎓ (или A~).
• Щупы — чёрный в COM, красный в нужный разъём (обычно 10A, если не уверены).
• Разрываем цепь, встраиваем мультиметр — как бы «вставляем его в провод».
• Включаем прибор или подаём питание — считываем показания.

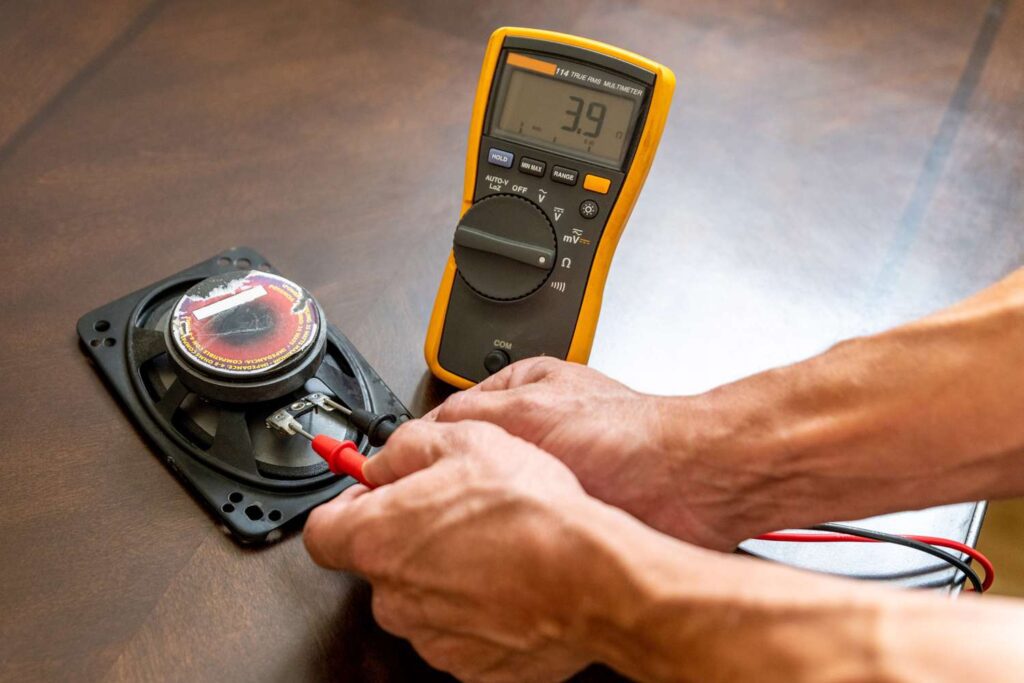

3. Как измерить сопротивление

• Ставим переключатель на знак Ω.
• Щупы — на оба конца элемента (например, резистора или провода).
• Если цепь целая — мультиметр покажет число. Если обрыв — на экране будет «1» или «OL» (over limit).

Можно использовать это для поиска обрыва в проводе или кабеле. Удобно, особенно если провод целый снаружи, а внутри — нет.

Полезный список: для чего ещё пригодится мультиметр

Вот что можно сделать с помощью обычного цифрового мультиметра:

• Проверить, заряжена ли батарейка.
• Убедиться, что в розетке есть напряжение.
• Прозвонить провода в старом удлинителе.
• Найти неисправность в выключателе.
• Определить, где обрыв в гирлянде.
• Узнать, сколько ток потребляет устройство.

То есть — в быту эта вещь действительно незаменима. Главное — не забывать ставить его обратно в коробку. И, желательно, вынимать батарейку, если не пользуетесь долго. Бывает, они подтекают, и тогда — прощай, прибор.

Вместо итога: мультиметр не пугает, если с ним познакомиться

Многие боятся техники просто потому, что кажется: «Это не для меня». Хотя на деле — инструкция по мультиметру вполне доступна для любого, кто хотя бы раз держал отвертку. Главное — не начинать с экспериментов на розетке.

Для начала можно просто попробовать измерить напряжение мультиметром на батарейке или прозвонить зарядное устройство. А дальше — станет чуть спокойнее. Даже интересно, как будто приоткрылась дверца в невидимый мир электричества. Он не такой уж страшный, если знать, что и зачем ты делаешь.
